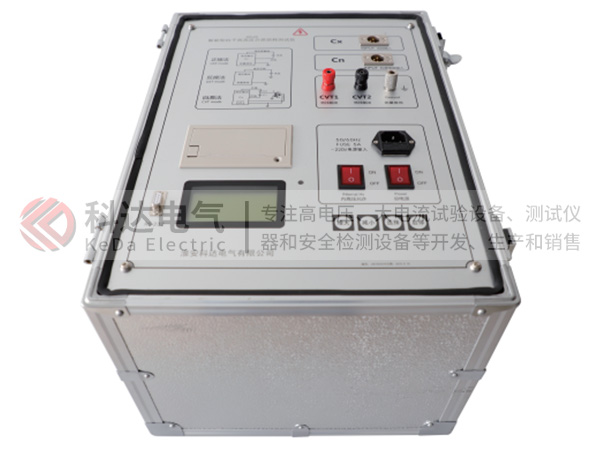

適用于測量絕緣套管、電力電纜、電容器、互感器、電容式電壓互感器、變壓器等高壓設備的介質損耗角正切（tgδ）和電容值（Cx）。儀器為一體化結構，內置介損電橋、變頻電源、試驗變壓器和標準電容器等。采用變頻抗干擾和傅立葉變換數字濾波技術，全自動智能化測量，強干擾下測量數據非常穩定。具有多種測量方式，可選擇正/反接線、內/外標準電容器、CVT測量（無需外接升壓器，儀器內部自帶電源）、內外試驗電壓進行測量。

技術參數：

精度：Cx:±（讀數×1%+1pF）

tgδ:±（讀數×1%+0.00040）

抗干擾指標：變頻抗干擾，在200%干擾下仍

能達到上述準確度

電容量范圍：內施高壓：3pF～60000pF/10kV

60pF～1μF/0.5kV

外施高壓：3pF～1.5μF/10kV

60pF～30μF/0.5kV

分辨率：最高0.001pF，4位有效數字

tgδ范圍：不限，分辨率0.001%，電容、電感、

電阻三種試品自動識別。

試驗電流范圍：10μA～5A

內施高壓：設定電壓范圍：0.5～10kV

最大輸出電流：200mA

升降壓方式：連續平滑調節

電壓精度：±（1.5%×讀數+10V）

電壓分辨率：1V

試驗頻率：45、50、55、60、65Hz單頻

45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻

頻率精度：±0.01Hz

外施高壓：正接線時最大試驗電流1A，工頻或變頻40-70Hz

反接線時最大試驗電流10kV/1A，工頻或變頻40-70Hz

CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A

測量時間：約40s，與測量方式有關

輸入電源：180V～270VAC，50Hz/60Hz±1%，市電或發電機供電

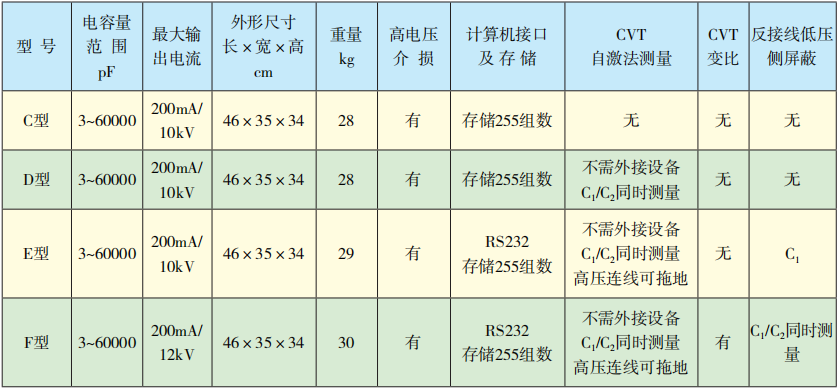

C、D、E和F四種型號區別見下表：
